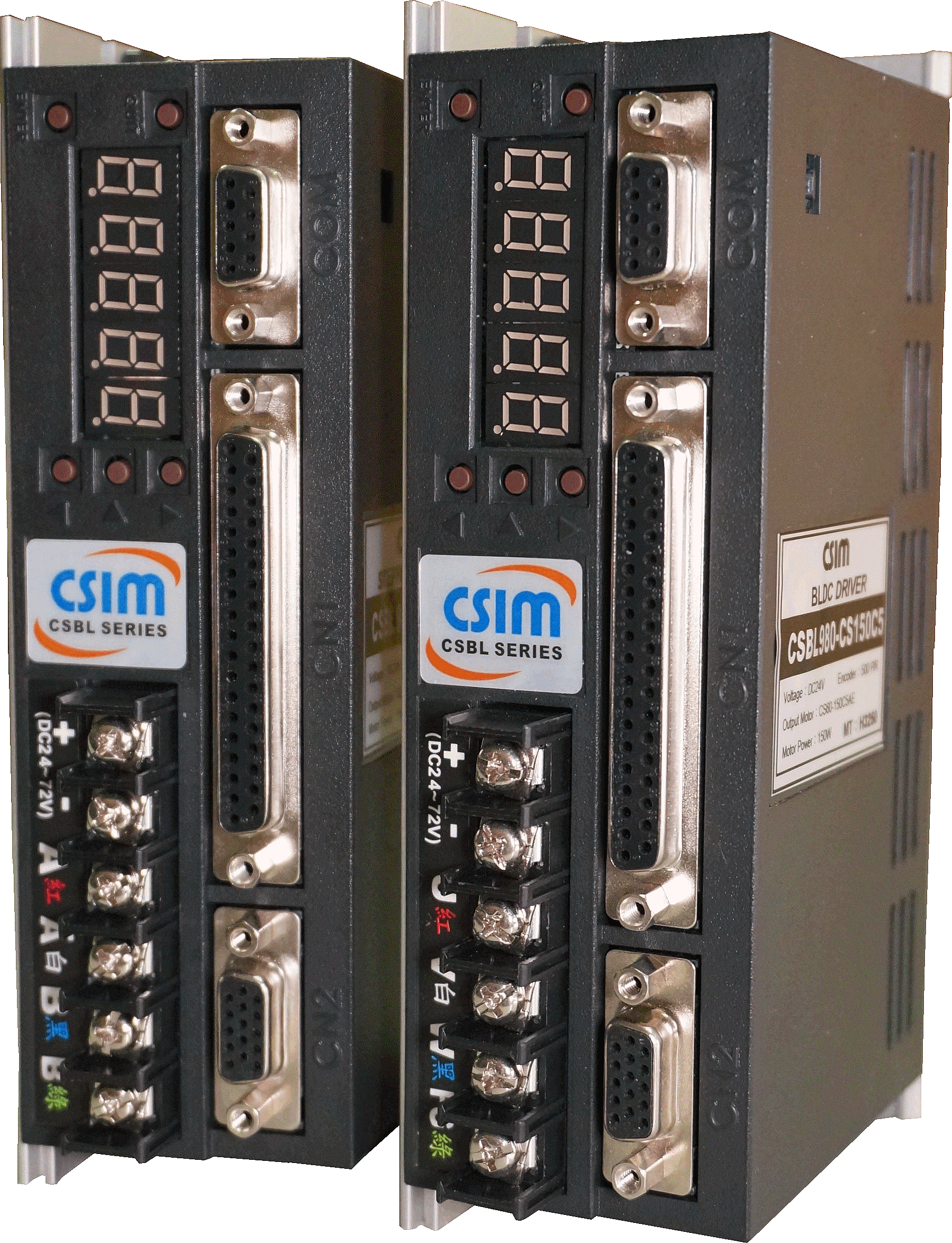

CSBL980


◉   一機多功能

        可為程式控制模式或脈波輸入模式及通訊控制。

◉   RS232/RS485/MODBUS通訊控制

        與PC/PLC/控制器/軸卡進行通訊控制。

◉   支援通訊運動指令輸入(ASCII字串輸入)

        透過VB C#等進行程式設計。

 ◉  內含10input 6out

       一般I/O使用或正負極限原點等致能設定。

◉   MODBUS通訊功能規劃

       可直接與人機、PLC等有支援MODBUS通訊之元件進行參數修改、運動控制、I/O設定。









CSBL980 尺寸圖







CSBL980 規格



額    定    電    壓 DC24V～72V(MAX) 通    訊    介    面 RS232/RS485/MODBUS(084RTU)/USB
額    定    電    流 最大15A/Phase 動 態 剎 車 機 能 根據伺服ON/OFF狀態，輸出Z軸剎控制訊號(內部參數設定)
冷    卻    方    式 自  然  冷   卻 剎 車 連 鎖 機 能

有
編 碼 器 解 析 度 增量型：500ppr

增量型/絕對型：2500ppr

 保    護    機    能 過電流 、過電壓、過溫度、過負載、編碼器異常、低電壓、位置誤差過大、過速度、外部急停輸入、輸入脈波頻率超限、CW/CCW極限禁止輸入
驅 動 / 控 制 方 式 正弦波PWM控制
操    控    模    式 位置、控制模式、通訊模式 驅動異常禁止機能

伺  服  停  止
最大輸入脈波頻率 差動傳輸方式：500KPPS

開集極傳輸方式：200KPPS

 輸    入    信    號 伺服OFF、緊急停止、CW/CCW禁止極限異常重置、JOG正轉、JOG反轉、歸零觸發(內部參數設定)、光學尺迴授
脈 波 指 令 模 式 緩衝、梯形曲線加減速
電  子  齒  輪  比 1/9999～9999 輸    出    信    號 伺服備妥、定位完成、驅動器異常輸出、剎車控制輸出
定 位 完 成 判 斷 1～999Pusle 面                  板

5-Digits LED Display  5鍵
可 搭 配 之 馬 達 DC伺服馬達40W～150W 外形尺寸(mm)/重量(g)

163(L)*93(W)*50(H)mm/ 532g









搭配之相關產品



BLDC伺服馬達
