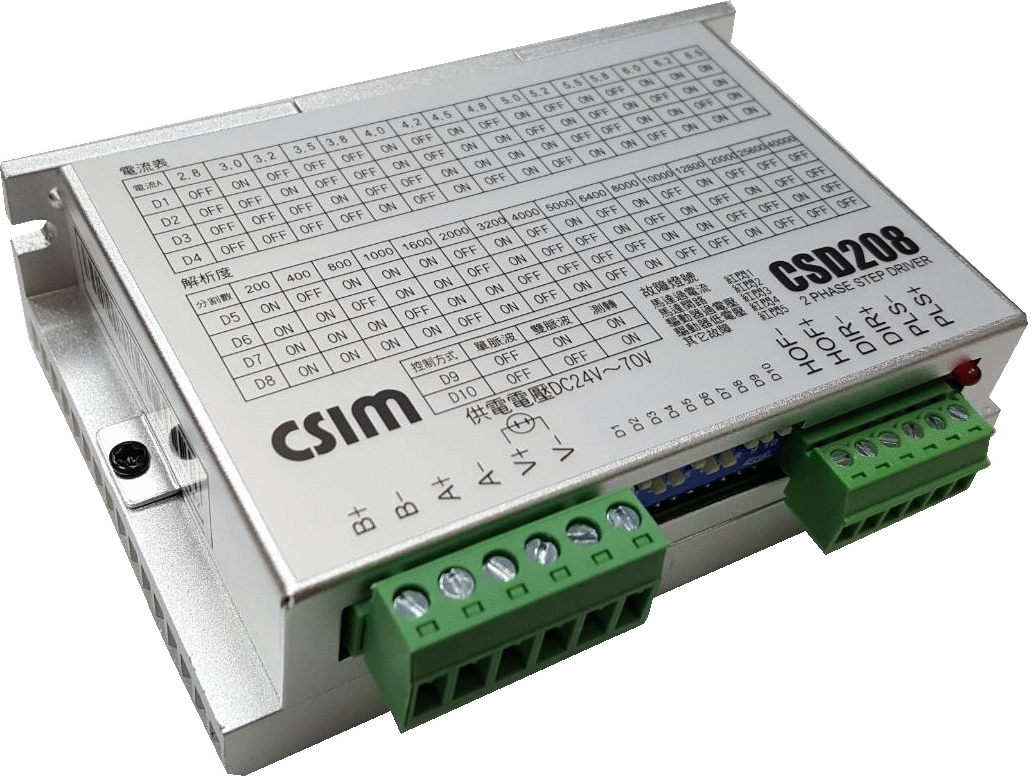

CSD208

 低噪音、高性能、高速扭力大、性能平穩。

   單脈波、雙脈波輸入控制。

   細分16種解析度,最高解析40000/轉。

    輸入脈波停止100ms時,電流減半,可降低馬達溫度。

   採用4線式控制,有效降低噪音且更平穩運轉。

    雙極性定電流PWM,可使馬達輸出更大,速度更快。

   光電隔離輸出/輸入。

   最高輸入脈波頻率可達300KHz

   電流峰值設定在2.86.5A

   具有過壓及低壓、過電流、馬達線圈開路檢知保護功能。



CSD208 尺寸圖





CSD208 規格



l   電源輸入:DC24V70V max

l   信號輸入:DC3.328V(寬電壓輸入,無需加電阻)

l   外形尺寸:117×75.7×33(mm)

l   重        量:270g





使用領域

適合各種中小型自動化設備,如:雕刻機、打印機、切割機、繪圖機、塗布機、口罩機、XYZ測量機等自動裝置設備上。





搭配 本公司之相關產品



86框兩相步進馬達

型號 : CSJ288-6A

特性
保 持 轉 矩 40.8kg-cm 額 定 電 流 6A
電        感 15.2 mH 轉 子 慣 性 1850g*cm2
電        阻 1.6Ω 出        線 4線式
重        量 2.35kg 長        度 79.5mm

使用領域

口罩機、舞台燈光、紡織機械、雕刻機、打印機、塗佈機等自動化設備。

尺寸圖

單位:mm
