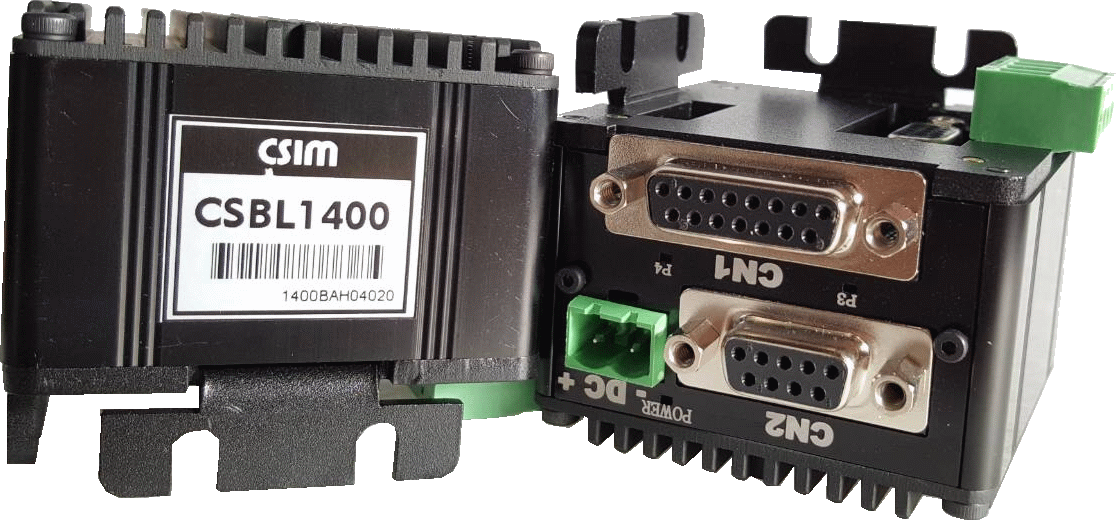

CSBL1400

CSBL1400

※內建5IN3OUT 1VR 記事本編輯控制。

※可控制伺服馬達/不失步步進馬達/二相三相步進馬達。

※自我監視,故障履歷。



CSBL1400 特性
>
提供單軸視窗化控制軟體 — 可利用單軸控制程式編輯軟體,自由編輯需求程式,Autorun程式自動執行功能。
>
一機多功能 — 可為程式控制模式或脈波輸入模式及通訊控制。
>
內含5IN 3OUT — 一般I/O使用或正負極限原點等致能設定。
>
RS232/RS485/MODBUS通訊控制 — 與PC/PLS/控制器/軸卡進行通訊。
>
支援運動通訊指令輸入(ASCII字串輸入)。
透過VB C#等進行程式設計。
>
MODBUS通訊功能規劃 — 可直接與人機/PLC等有支援MODBUS通訊之元件進行參數修改、運動控制、I/O設定。
  2d 3d
  instructions
規格表

機 型 編 號 : CSBL1400

輸入電壓 直流 24 ~ 72 VDC (最大輸入DC72V)
搭配馬達
150W 伺服馬達
50W 伺服馬達
三相步進馬達
冷卻方式 自然冷卻。
編碼器解析數 增量型500ppr/2500ppr
控制方式 正弦波PWM控制。
操控方式 位置、終端機控制、MODBUS通訊控制





最大輸入脈波頻率 差動傳輸方式 : 500K PPS以下;開集極傳輸方式 : 200K PPS
脈波指令模式 CW/CCW、Pulse/DIR
指令平滑方式 緩衝 、 梯形曲線加減速
電子齒輪比 電子齒輪比(分子/分母)>1/9999  (分子/分母)<9999
定位完成判斷 0 ~ 999 Pulse
終端機控制 內部運轉指 令 由Windows 終端機下運動指令
外部指令輸入 0~5VDC或10KΩ可調電阻分壓電阻輸入
程式編輯控制 程式教導輸入點,由程式設定外部輸入開關定位
通訊介面 RS232(for Windows終端機)/RS485/MODBUS
JOG機能 手動運轉(依參數所設定的速度運轉)
剎車連續機能 根據伺服ON/OFF狀態,輸出Z軸剎車控制訊號
異常驅動禁止機能 伺服停止、正反轉驅動禁止
回生電阻 內建
保護機能 過電流(積分電流、即時電流) 、過電壓、過負載、過溫度、編碼器異常、低電壓、位置誤差過大、輸入脈波頻率超限
輸入信號 伺服ON/OFF、原點訊號
輸出信號

伺服備妥(Z軸剎車控制訊號) 、定位完成、驅動器異常輸出(參數設定)
