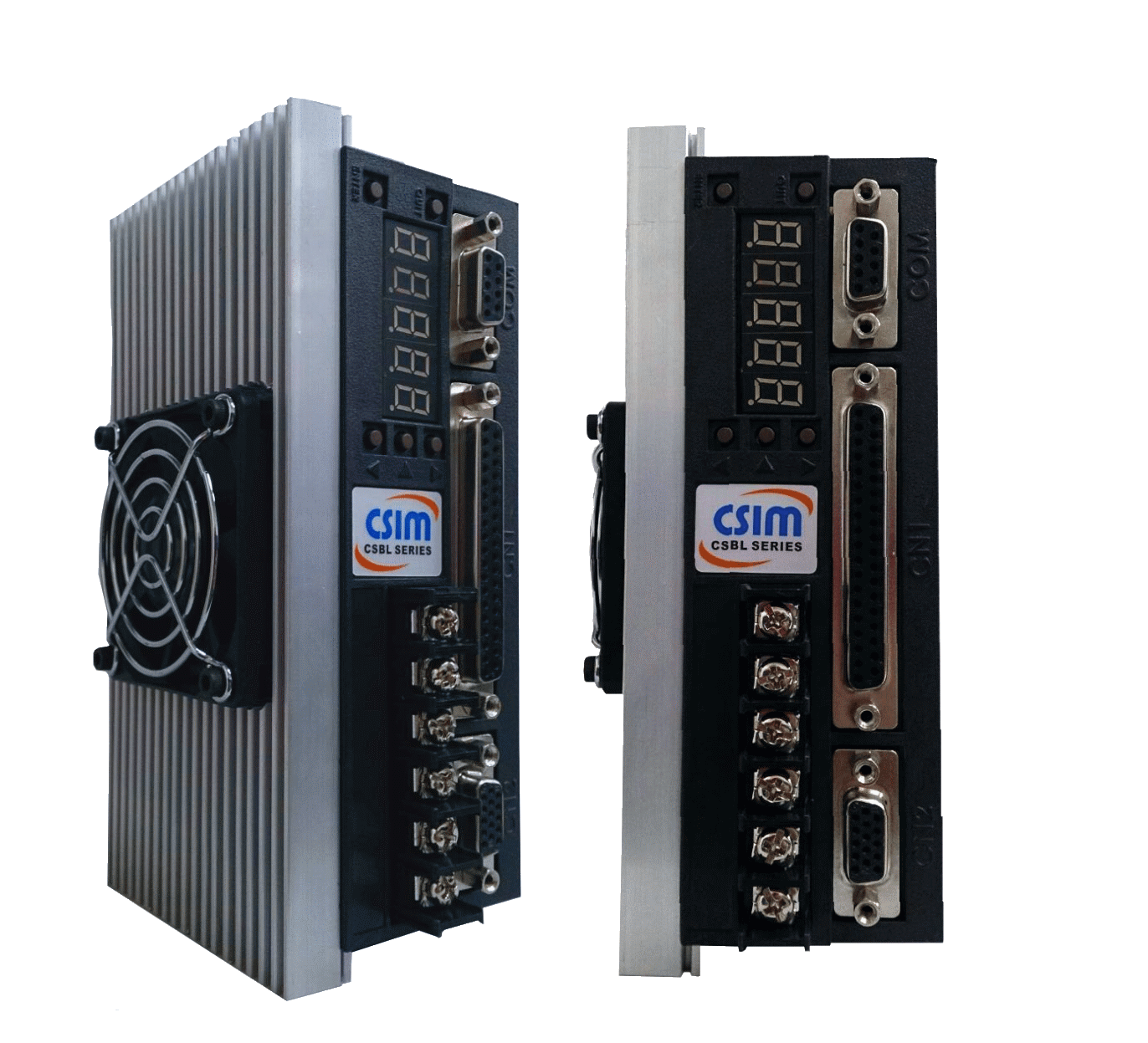

CSBL740F

CSBL740F

※ 可內部編寫程式，支援多軸(最多至十五軸)同動。

※ 內部運算處理率先使用高效能DSP、響應快速，能使工作效率符合客戶需求。

※ 可與不同廠牌PLC、控制器、軸控卡進行隨時讀取馬達實際位置，方便系統設計人員進行全閉迴路控制(CLOSE LOOP)，大幅提高系統可靠度及穩定度。



CSBL740 特性
>
 創新多軸串聯(RS485)大幅降低配線成本及提高了訊號傳輸的可靠性。
>
 可內部編寫程式、支援多軸(最多至15軸)。
>
 內部運算處理，率先使用高效能DSP、響應快速，能使工作效率符合客戶的需求。
>
 可與不同廠牌PLC、控制器、軸控卡，進行通訊控制(RS232、RS485)上位控制器可隨時讀取馬達實際位，方便系統設計人員進行全閉迴路控制(CLOSE LOOP)，大幅提高系統可靠性及穩定度。
>
 專業且完整的技術支援，使客戶在使用上無後顧之憂。
>
 體積較先前(本公司產品CSBL720)更小型化，方便安裝。
  2d 3d
  instructions
規格表

機 型 編 號 ： CSBL740(F)

電

源

 輸入電壓 單相220VAC±15%。
容許電壓/頻率變動率 170V~255VAC。
50HZ~60HZ。
冷  卻  方  式 自然冷卻
編   碼   器   解    析   數 增量型 500ppr/2500ppr。
控  制  方  式 正弦波PWM控制。
操  控  方  式 位置、終端機模式。



位

置

控

制



 最大輸入脈波頻率 差動傳輸方式：500K PPS；開集極傳輸方式：200K PPS。
脈波指令模式 CW/CCW、PULSE/DIR、A/B相。
指令平滑方式 緩衝、梯形加減速。
電子齒輪比 電子齒輪比1/9999 ~ 9999。
定位完成判斷 1~999 Pulse。
速度控制 類    比    調    速 0~+10VDC。僅提供VR可變電阻輸入使用，勿接引外部電源共地使用。
使用可變電阻值 10K Ω。
速度控制範圍 1：3000。
通訊介面 RS232。
JOG機能 手動運轉（依參數所設定的速度運轉）。
警報記憶機能 根據警報發生順序，自動記憶10組警報內容。
剎車連鎖機能 根據伺服ON/OFF狀態，剎車自動控制輸出。
異常驅動禁止機能 伺服停止、正反轉驅動禁止。
回生電阻 內部回生電阻。(不足請另購加裝)
保護機能 過電流（積分電流、即時電流）、過電壓、過負載；編碼器異常；低電壓；位置誤差過大；過速度；外部急停輸入；輸入脈波頻率超限、CW/CCW驅動禁止輸入。
光學尺信號輸入

A、740規格表、B、編碼器信號輸入。
輸入信號 伺服OFF、緊急停止、 CW/CCW禁止極限、異常重置、JOG正轉、JOG反轉、歸零觸發。
輸出信號 伺服備妥、定位完成、驅動器異常輸出、煞車控制輸出。
面板 5-Digits LED Display 5鍵。
