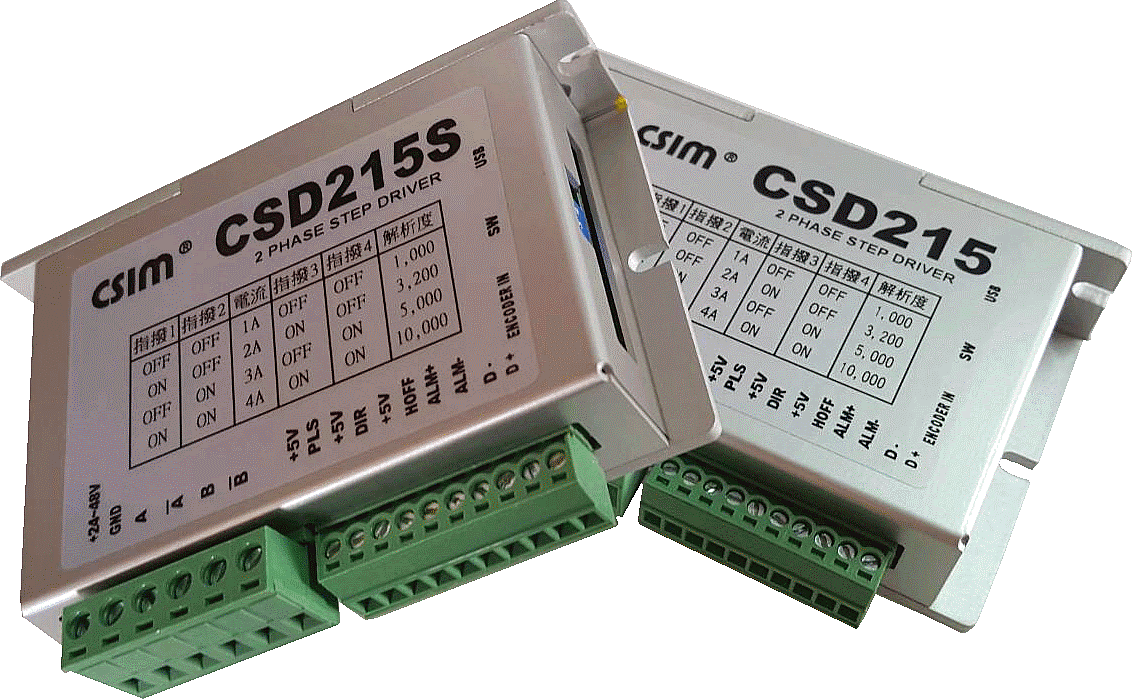

CSD215SYS

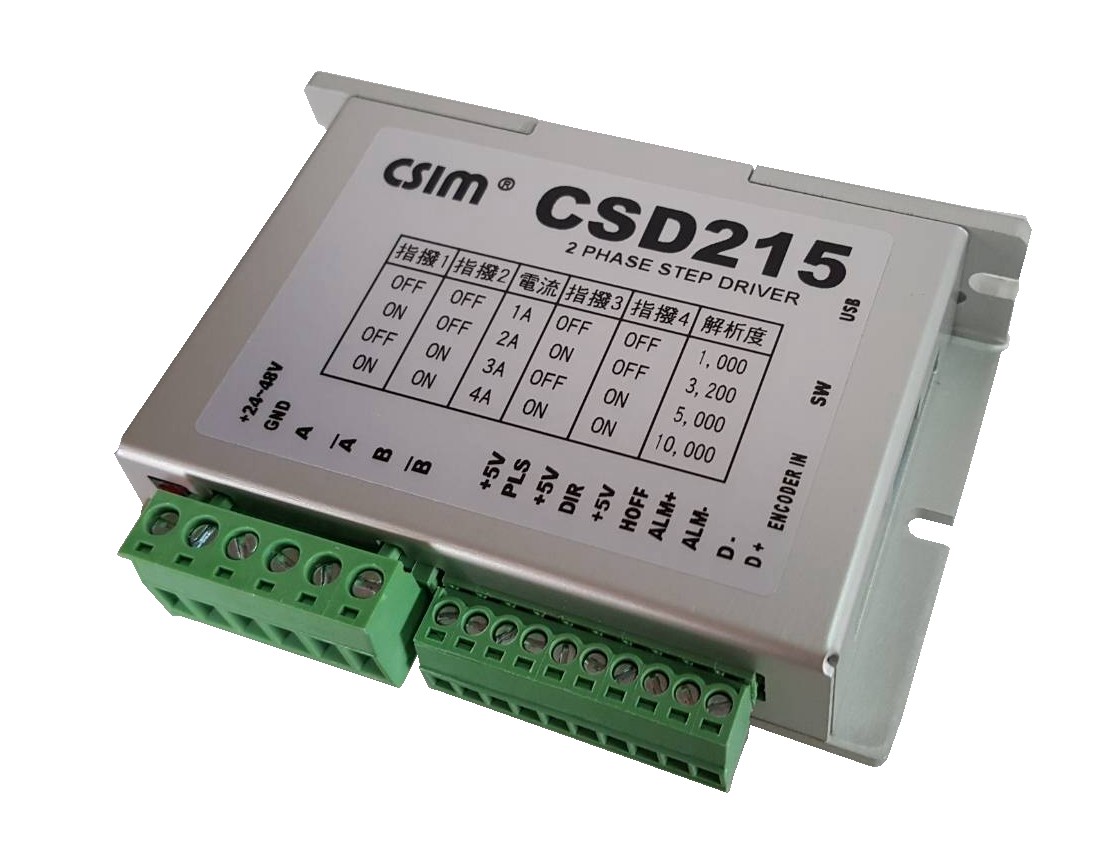

CSD215

※ 可搭配44kg-cm以下之兩相步進馬達
     (24V～48V入力)

※ 高效率、體積小

※ 50A超大晶體 最大連續電流 7A

※ DSP超高速處理器,使馬達更靜音



CSD215 特性
>
 PWM 數位化線路結構，運轉平順。
>
 1000, 3200,5000,10000步進解析度選擇。
(另可提供特殊解析設定)
>
 內建馬達停止自動降電流功能。
>
 直流24～48VDC入力，配線方便。
>
 與市面兩相步進馬達完全相容匹配。
>
 CSD215搭配之馬達一覽表
  2d 3d
  instructions
規格表

機 型 編 號 ： CSD215

入力電源 DC24～48V , 4A以上
驅動方式 PWM 定電流 雙極性
最大出力電流 10A / Phase
最大出力脈波 300KHZ
解析度 可設定為1000, 3200, 5000, 10000 步/馬達轉動一圈
入力訊號 運轉脈波, 運轉方向, 終止握磁電流
可調整功能 馬達運轉電流
自動降電流功能 馬達停止時電流依內定比例自動輸出。
LED狀態指示 電源狀態指示燈(綠)，故障輸出指示燈(紅)
