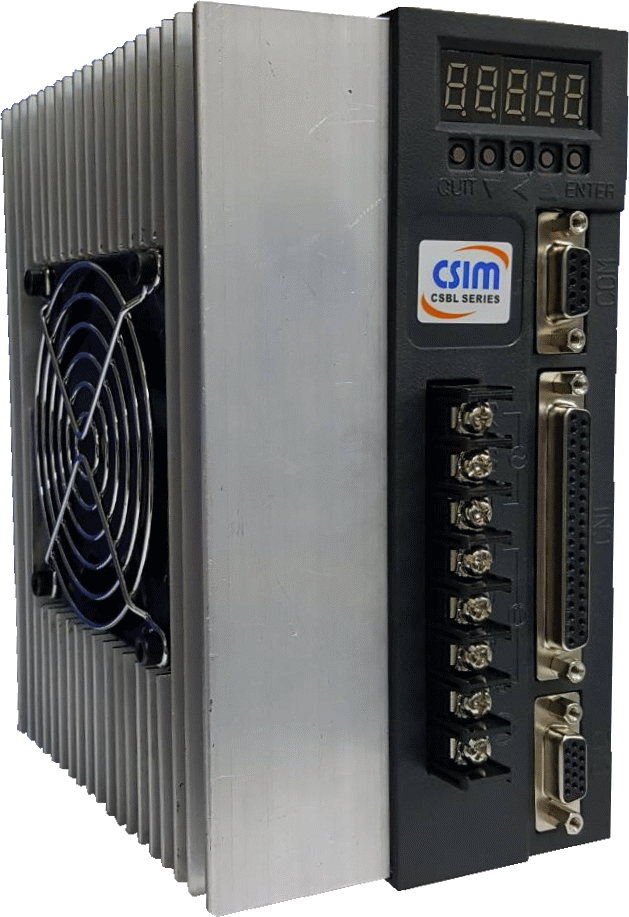

CSBL750

CSBL750

※ 可內部編寫程式，支援多軸(最多至十五軸)同動。

※ 內部運算處理率先使用高效能DSP、響應快速，能使工作效率符合客戶需求。

※ 可與不同廠牌PLC、控制器、軸控卡進行隨時讀取馬達實際位置，方便系統設計人員進行全閉迴路控制(CLOSE LOOP)，大幅提高系統可靠度及穩定度。





CSBL750 特性
>
 內建10IN 6OUT 2VR 記事本編輯控制。
>
 可控制伺服馬達/不失步步進馬達/二相三相步進馬達。
>
 脈波PUSLE/DIR ; CW/CCW ; A/B ;類比輸入0~10v。
>
 通訊Rs232 ASC/RS485 MOBUSE。
>
 2000個變數(含浮點數) 加2000個EE變數,加減乘除計算功能。
>
 自我監視,故障履歷。
  2d 3d
  instructions
規格表

機 型 編 號 ： CSBL750

電

源

 輸入電壓 單相/三相220VAC±15%。
容許電壓/頻率變動率 170V~255VAC。/ 50HZ~60HZ。
冷卻方式 風扇冷卻。
編碼器解析數 增量型 500ppr/2500ppr／絕對型2500ppr。
驅 動 / 控 制 方 式 正弦波PWM控制。
操控方式 位 置、控制模式。



位

置

控

制



 最大輸入脈波頻率 差動傳輸方式：500K PPS；開集極傳輸方式：200KPPS。
脈波指令模式 CW/CCW、PULSE/DIR、A/B相。
指令平滑方式 緩衝、梯形曲線加減速。
電子齒輪比 1/9999～ 9999。
定位完成判斷 1~9999 Pulse。
通訊介面 RS232(for Windows終端機)/RS485/MODBUS 984RTU。
馬達剎車機能 根據伺服ON/OFF狀態，輸出Z軸剎車控制訊號(內部參數設定)。
異常驅動禁止機能 緊急信號停止、動態剎車、伺服停止、正反轉驅動禁止。
回生電阻 內部回生電阻(不足請另購加裝)
保護機能 過電流、過電壓、過溫度、過負載、編碼器異常、低電壓、位置誤差過大、過速度；外部急停輸入、輸入脈波頻率超限、CW/CCW驅動禁止輸入。
輸入信號 伺服OFF、緊急停止、 正反轉禁止極限、異常重置、JOG正轉、JOG反轉、歸零觸發(內部參數設定)。
輸出信號 伺服備妥、定位完成、驅動器異常輸出、剎車控制輸出(功能需配合內部參數設定)。。
面板 5-Digits LED Display 5鍵。。
